Télémètre laser L-LAS- LT-MS
Les télémètres lasers série L-LAS- LT-MS fonctionnent sur le principe de la triangulation laser, par paire en Maître/Esclave, pour la mesure d’épaisseurs, ou côtes relatives, grâce aux algorithmes de calcul A+B, A-B.
Equipé de récepteurs numériques CCD hautes résolutions, de linéarités idéales, le logiciel associé permet aisément la visualisation des données et le paramétrage.
Les informations analogiques et numériques indiquent directement le résultat du traitement.
Versions disponibles
Télémètre laser L-LAS-LT-MS
Télémètres lasers de très haute résolution pour les applications de mesures d’épaisseur exigeantes
Télémètre laser L-LAS-LT-MS-HS
Télémètres lasers pour la mesure d’épaisseur avec un grand nombre d’échantillonnage (High Speed)
Télémètre laser L-LAS-LT-MS-RA
Télémètres lasers destinés à la mesure d’épaisseur de cibles ultra brillantes ou en verre (Reduce Amplification)
Les télémètres lasers présentent les caractéristiques suivantes :
- Résolution à partir de de 1µm
- Version High Speed –HS haute fréquence, Version –RA Reduce Amplification pour cibles ultra brillantes ou en verre
- Ajustement dynamique de la puissance laser suivant les réflexions
- Ajustement des niveaux de binarisation CCD et du temps d’exposition
- Port de communication avec exportation numérique des valeurs à 1KHz
- RS232 (USB), avec logiciel fourni
- Fonction d’enregistrement des valeurs, avec horodatage, en fichier .dat
- Sortie analogique 0/10V ou 4/20mA
- Sorties statiques OK/NOK
- Laser class2, 670nm, 1 mW, DC
- Filtre d’interférence et d’immunité à la lumière extérieure
- Optiques en verre, cordon débrochable, et boitiers métalliques IP67
| Référence | Etendue de mesure (par capteur) | Résolution |
|---|---|---|
| L-LAS-LT-37-MS | 35…39mm | 1µm |
| L-LAS-LT-55-MS | 50…60mm | 3µm |
| L-LAS-LT-80-MS | 70…90mm | 5µm |
| L-LAS-LT-110-MS | 90…136m | 12µm |
| L-LAS-LT-135-MS | 110…175mm | 16µm |
| L-LAS-LT-160-MS | 125…195mm | 20µm |
| L-LAS-LT-200-MS | 162…258mm | 25µm |
| L-LAS-LT-275-MS | 200…425mm | 60µm |
| L-LAS-LT-450-MS | 285…715mm | 0.2mm |
| L-LAS-LT-1000-MS | 450…1400mm | 0.7mm |
| L-LAS-LT-1500-MS | 700…2400mm | 0.7mm |
À savoir
Les télémètres lasers L-LAS- LT permettent de réaliser les applications suivantes :
- Mesure profilométrique de cartes plastifiées
- Mesure du positionnement d’un cylindre de laminage
- Positionnement d’axe pour mouvement robotisé
- Mesure de la planeïté d’un disque en rotation

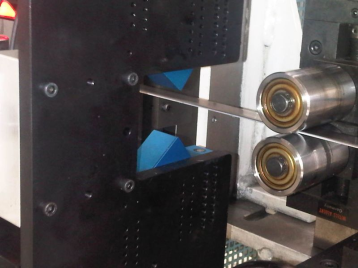

- Mesure d’épaisseur d’une bande métallique en dynamique
- Asservissement en position d’un outil de rectification sur rail
- Orientation de bouchons plastiques translucides

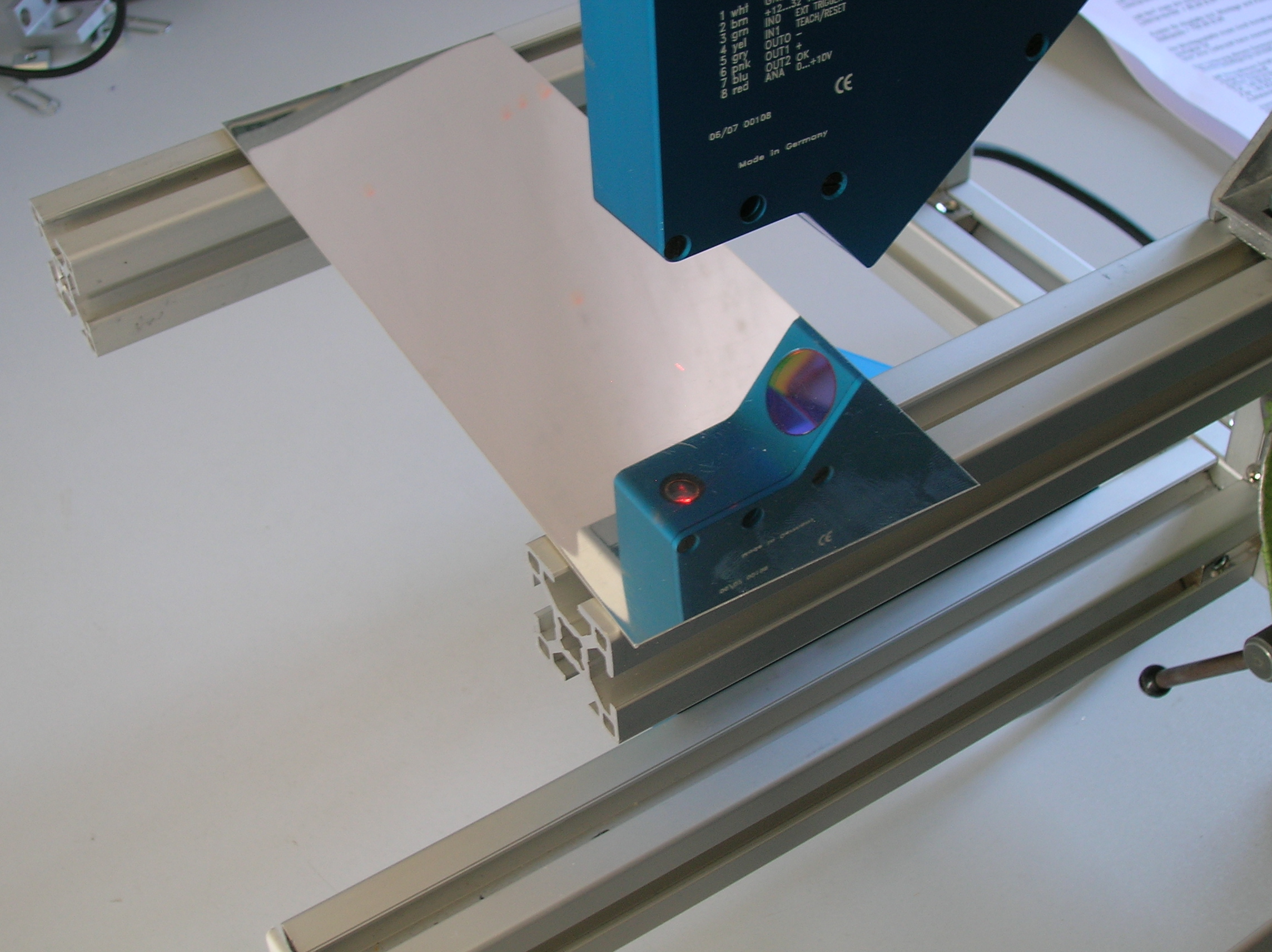

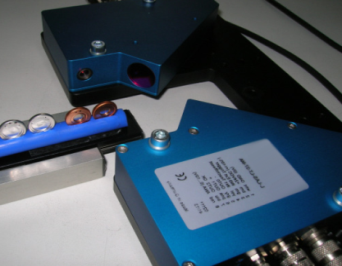

Galerie photos
