Contrôle fil et câble

Mesureur de diamètres et détection de défaut

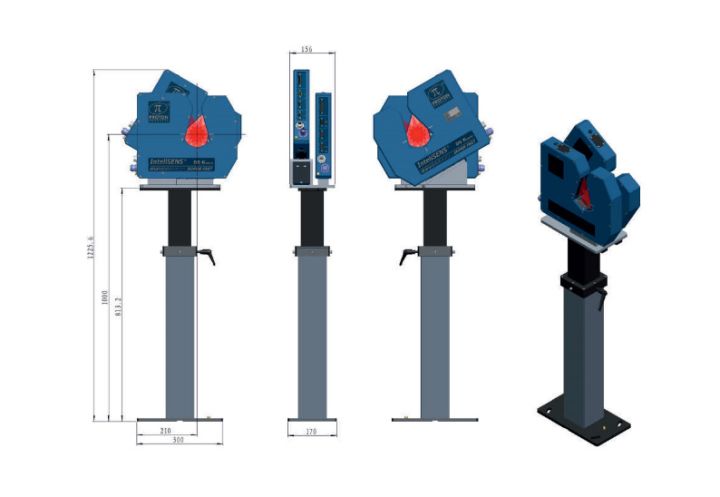

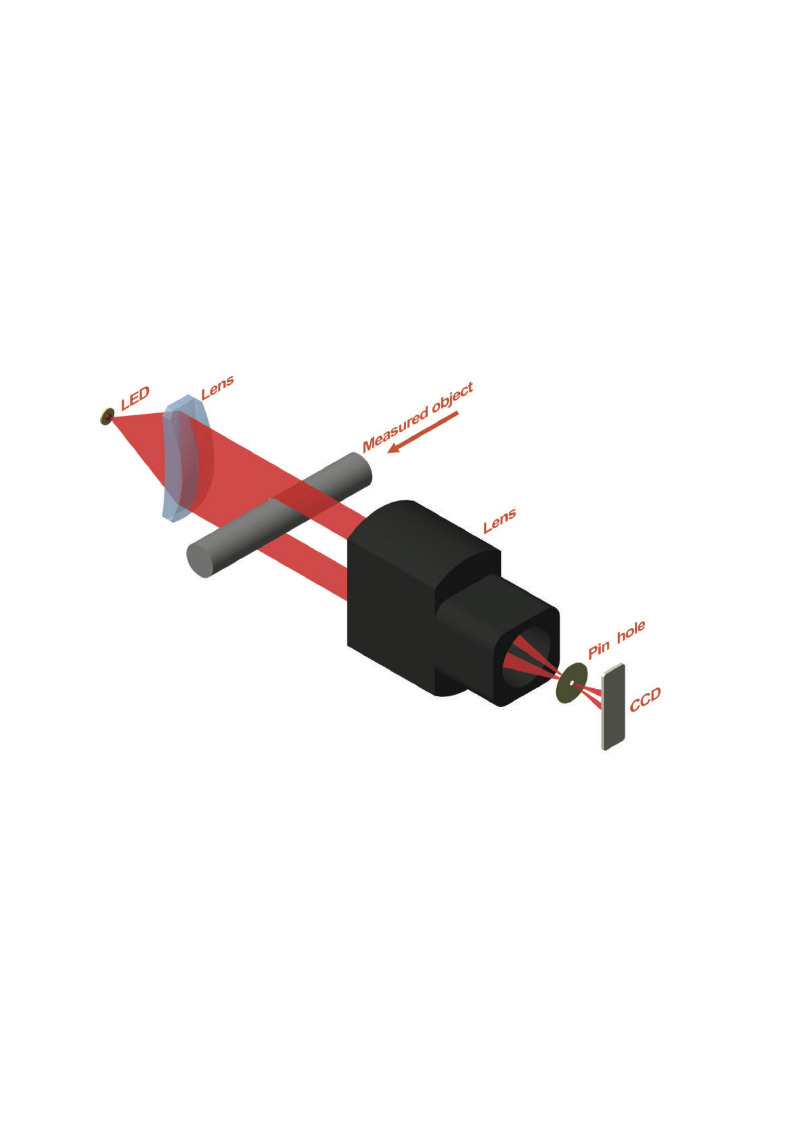

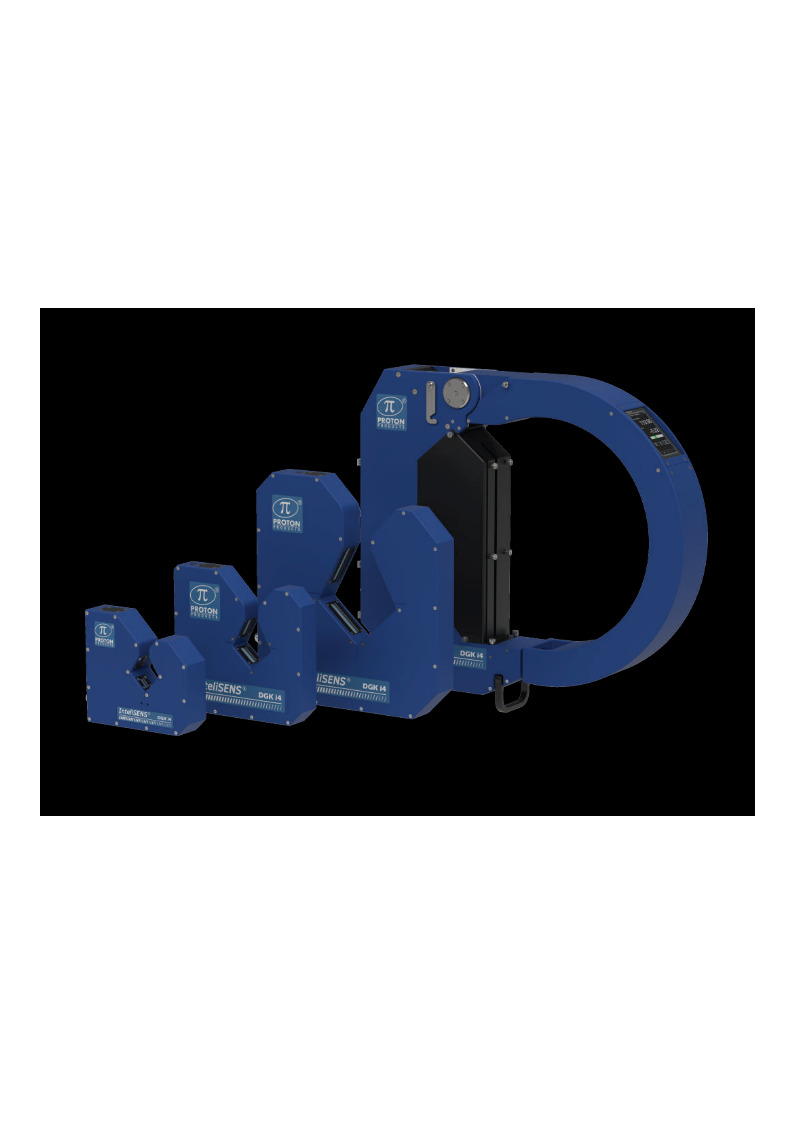

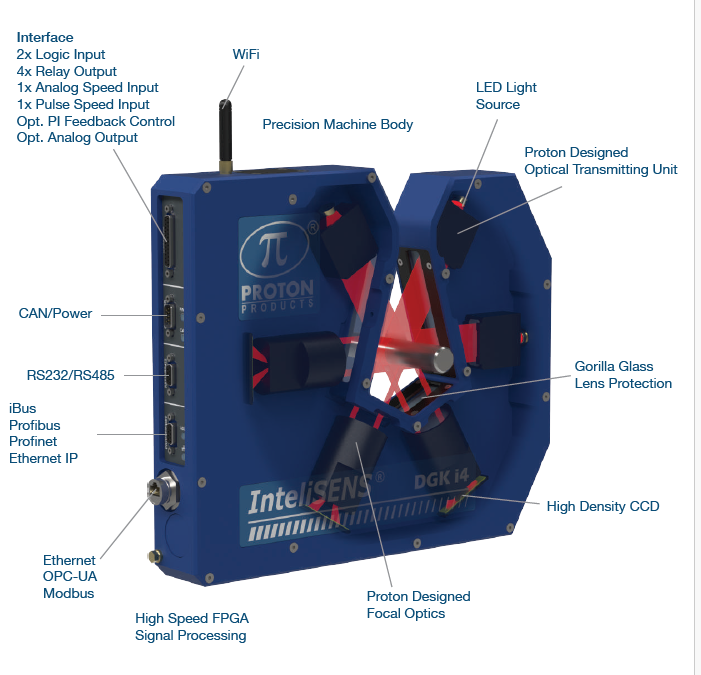

La série DGK Proton propose la mesure de diamètres sans contact et la détection des défauts tels que des creux et des bosses, grâce à des optiques en 2 axes, 3 axes et jusqu'à 6 axes avec une technologie LED associée à des capteurs CCD.
Ce nouveau système optique permet de réaliser des mesures extrêmement rapides de 5 ou 10 KHz par axe, tout en garantissant une précision optimale de 1 micron sur la circonférence du câble, quelle que soit sa nature.

Ainsi, un seul appareil de mesure DG-K PROTON propose les deux fonctionnalités qui, jusqu’alors, nécessitaient deux équipements spécifiques.
Un même capteur DGK peut donc à la fois mesurer le diamètre et détecter les creux et bosses sur le produit fabriqué.

La technologie à LED révolutionne les solutions de mesure de diamètre, surpassant les solutions lasers, qui sont plus lentes et plus coûteuses à maintenir.
Pour éviter l’encrassement, les mesureurs de diamètre DG-K sont équipés d’un raccordement pour le soufflage d’air orienté sur les optiques, prévenant ainsi des soucis d’encrassement intempestif.

D’autres dispositifs de protection, notamment pour les applications en tréfilerie, ont été développés spécifiquement afin de garantir une performance dans des environnements délicats.
Pour la communication, les mesureurs de diamètre DG-K intègrent, en plus du Wifi, un port I-BUS ouvrant l’accès à l’ensemble des réseaux industriels tels que Profinet, Profibus, Device Net...

Les mesureurs de diamètre série DGK Proton Products sont utilisés pour divers produits :

• Mesure de fibre optique
• Mesure de câbles de données, câbles d’énergie, câbles sous-marins
• Mesure de tubes, flexibles ou profilés en plastique, métal ou caoutchouc
• Mesure de fils, câbles data, câbles pour énergie

Les différentes plages de mesure disponibles :

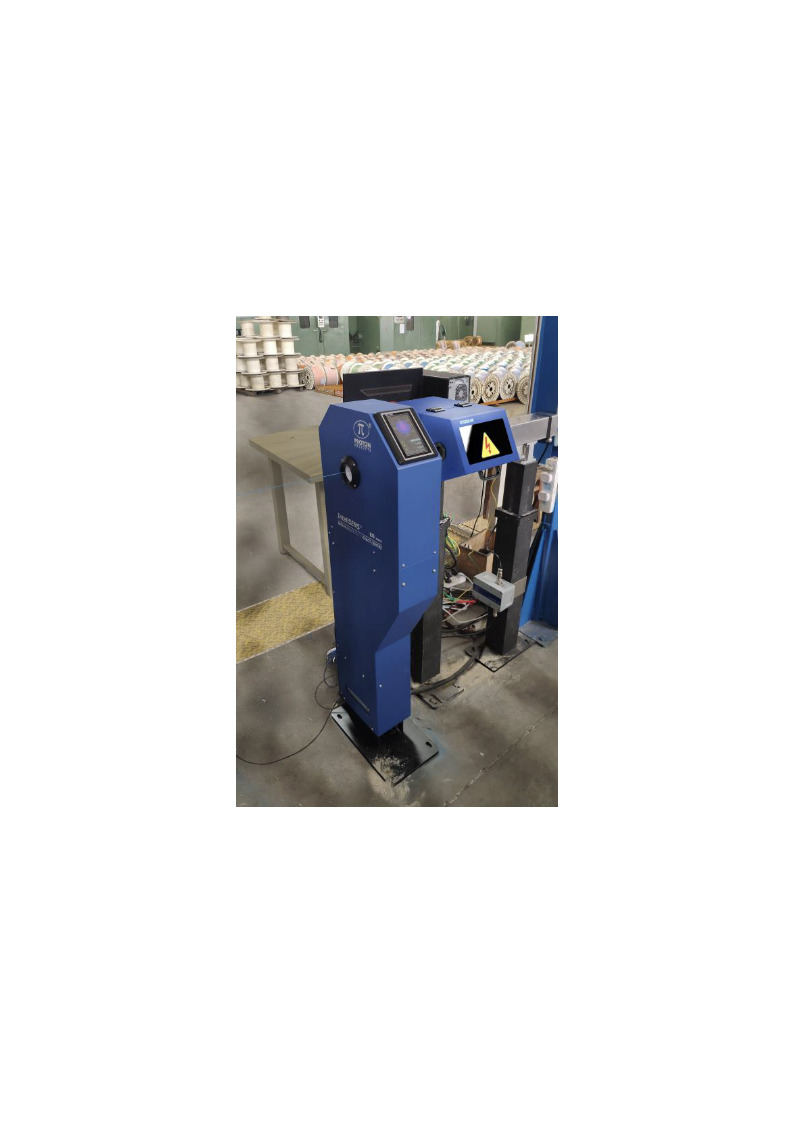

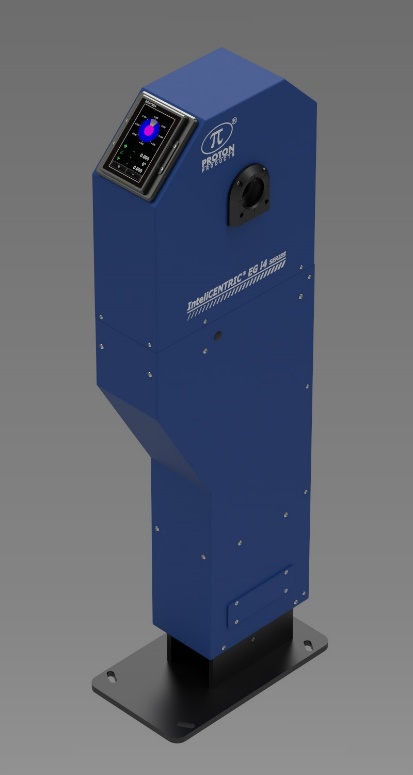

Mesure d’excentricité de câbles et fils monobrins sur 8 secteurs

L’augmentation des coûts des matières et l’exigence de qualité optimale impliquent un contrôle rigoureux de tous les facteurs de la production de câbles électriques.

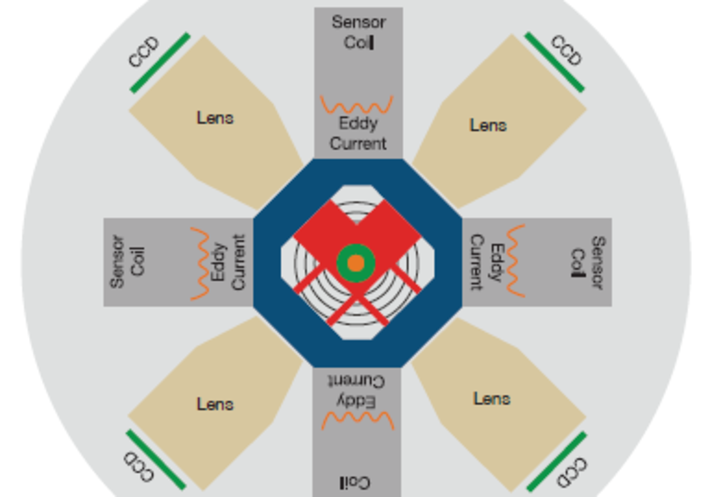

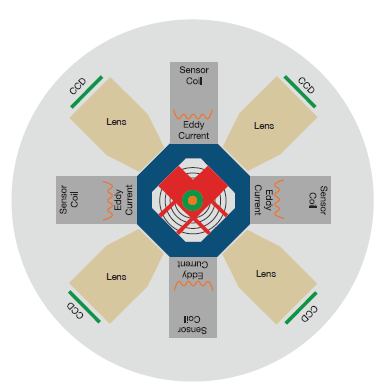

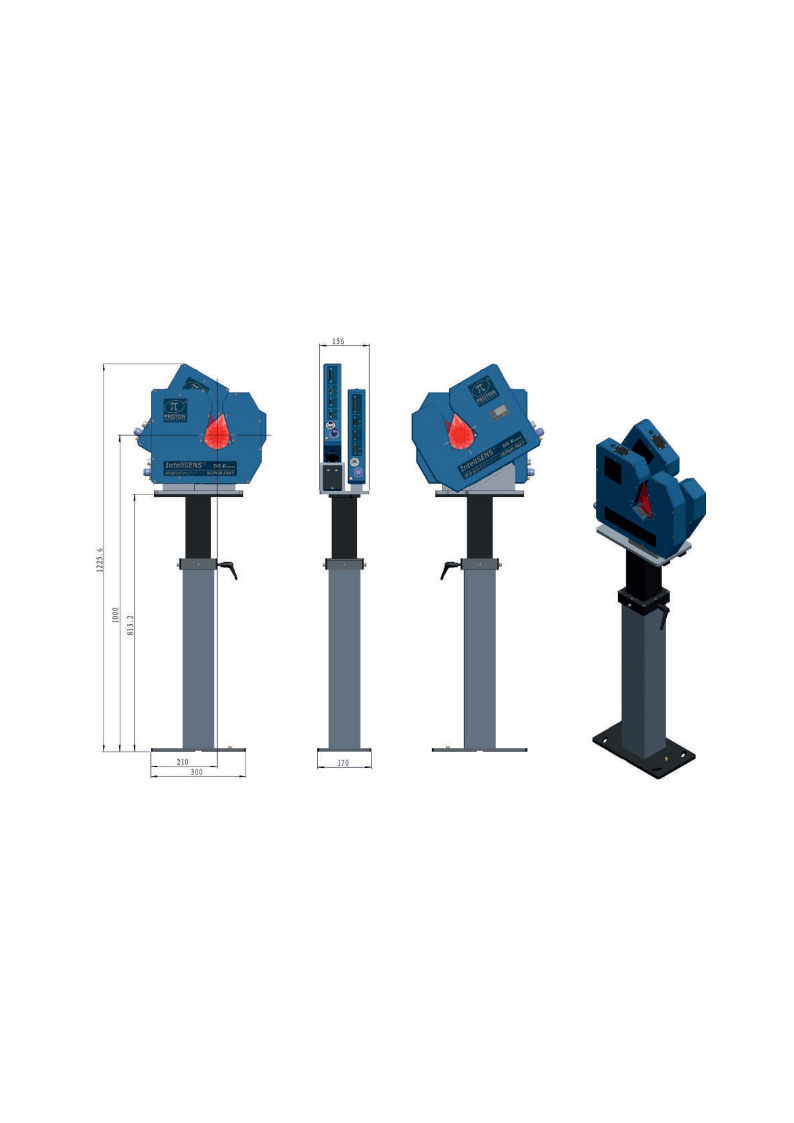

La mesure d’excentricité sans contact en ligne est possible avec le système EG PROTON, qui associe un système optique pour l’enveloppe extérieure avec 4 axes, et un système inductif pour la position de l’âme conductrice.

Ainsi, le système de mesure d’excentricité EG analyse en dynamique 4 fonctions :

• L’épaisseur de paroi
• L’ovalité
• La détection des défauts (creux et bosses)
• L’excentricité

Une mesure sur deux plans et quatre plans à 10 KHz chacun est proposée, ainsi que différentes plages de mesure de fils pour des diamètres allant jusqu’à 12 mm, 30 mm et 55 mm.

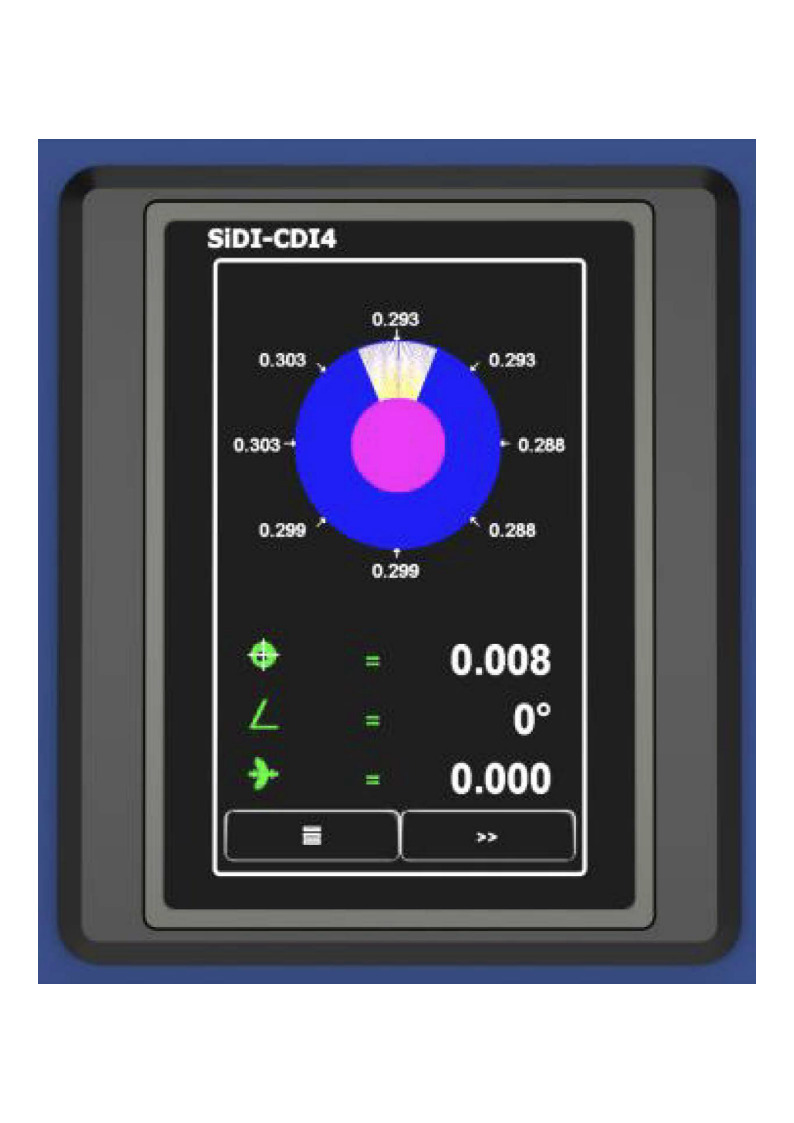

La mesure d’excentricité et d’ovalité est réalisée sur 8 secteurs avec une visualisation graphique simple et efficace directement sur l’écran TFT du système.
Par ailleurs, un ajustement motorisé de la tête de mesure d’excentricité assure un positionnement automatique.

Le système de mesure d’excentricité Proton Products est parfaitement compatible avec les différents réseaux industriels, permettant aux usines de suivre leur production de manière optimale.

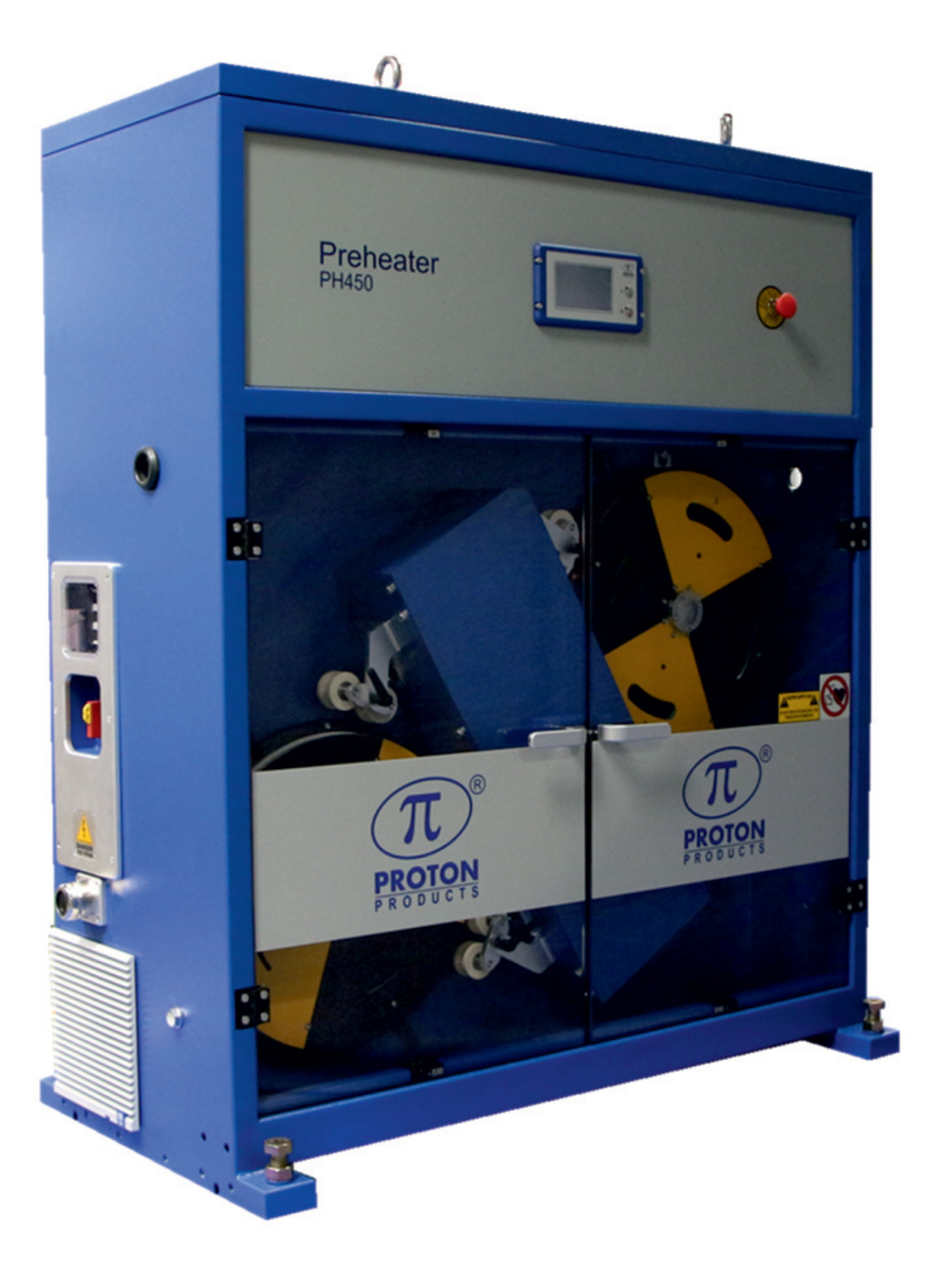

Préchauffeur de conducteurs électriques

Pour les lignes d’extrusion industrielles, Proton Products fournit des préchauffeurs qui garantissent une adhérence optimale de l’isolant sur le conducteur.
Le préchauffage du fil est réalisé par un procédé d’induction, prenant en compte les vitesses et la température ambiante.

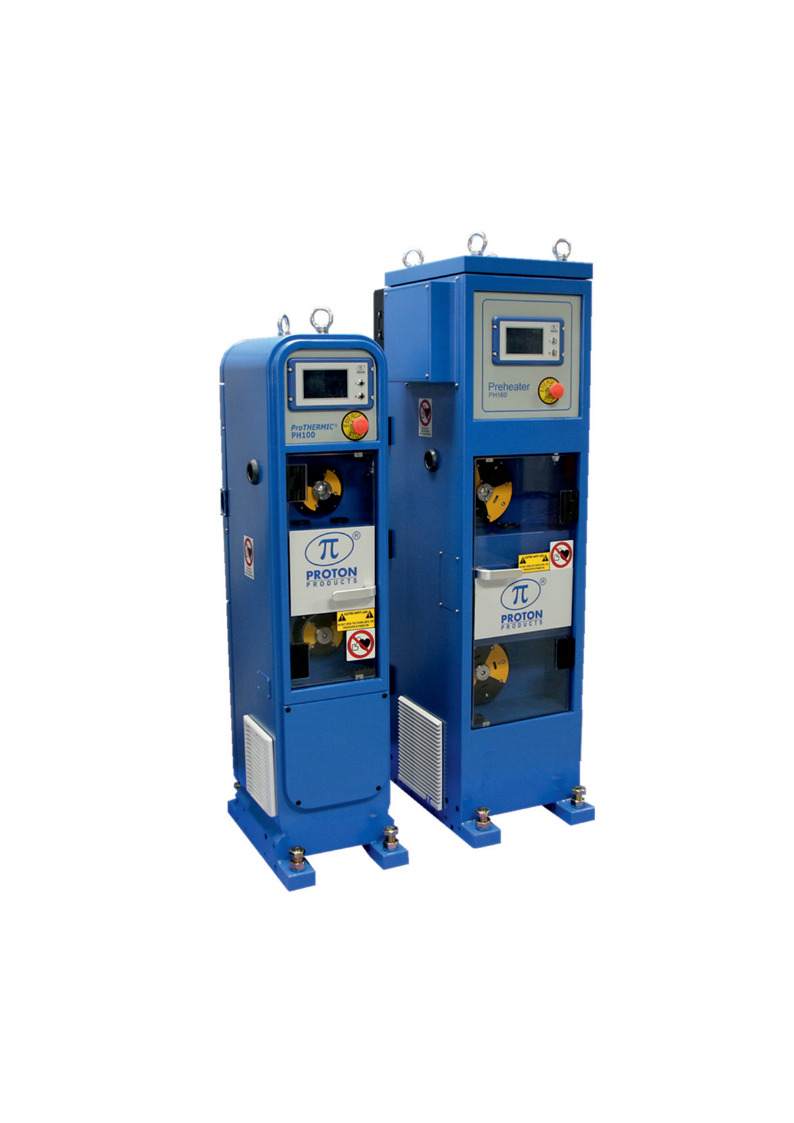

La série PROTHERMIC® PH constitue une gamme complète de préchauffeurs à induction haute fréquence, dotée de la dernière technologie avancée à semi-conducteurs haute fréquence.
En 20 ans, PROTON s’est imposé comme leader mondial sur ce marché.

La gamme propose :

• Des puissances d’onduleur allant de 5 à 60 KVA
• Certains modèles Twin capables de gérer deux voies
• Une efficacité énergétique de 95 à 98%, garantissant une répétabilité de qualité et des économies financières significatives

Il est également possible de choisir parmi un large éventail de poulies, notamment en céramique, avec des tailles allant de 80 à 600 mm.

Les préchauffeurs Proton exploitent la technologie de pointe Advanced Control, qui assure une température constante du conducteur, quelle que soit la vitesse.
Ces équipements proposent une interface utilisateur conviviale et la transmission des données via des ports de communication multi-protocoles.
Les portes sont sécurisées électriquement et une rupture de fil est également contrôlée, répondant aux exigences des normes européennes.

Des options pour la prise de température déportée sont possibles avec le système InteliTHERM™ SRTG 0.3-5, pouvant être positionné au plus près de l’extrusion.
Proton propose également la solution portative HTG400 pour une prise de température ponctuelle, appliquée directement sur le fil, rendant le système indépendant de l’émissivité.

Sparktester

Les sparktesters sont généralement installés en fin de ligne d’extrusion pour détecter des défauts sur l’isolation du gainage des câbles.
D’une conception robuste, les sparktesters Proton sont conformes aux normes internationales de qualité et aux exigences de sécurité IEC 479-1.

Sparktester haute fréquence AC

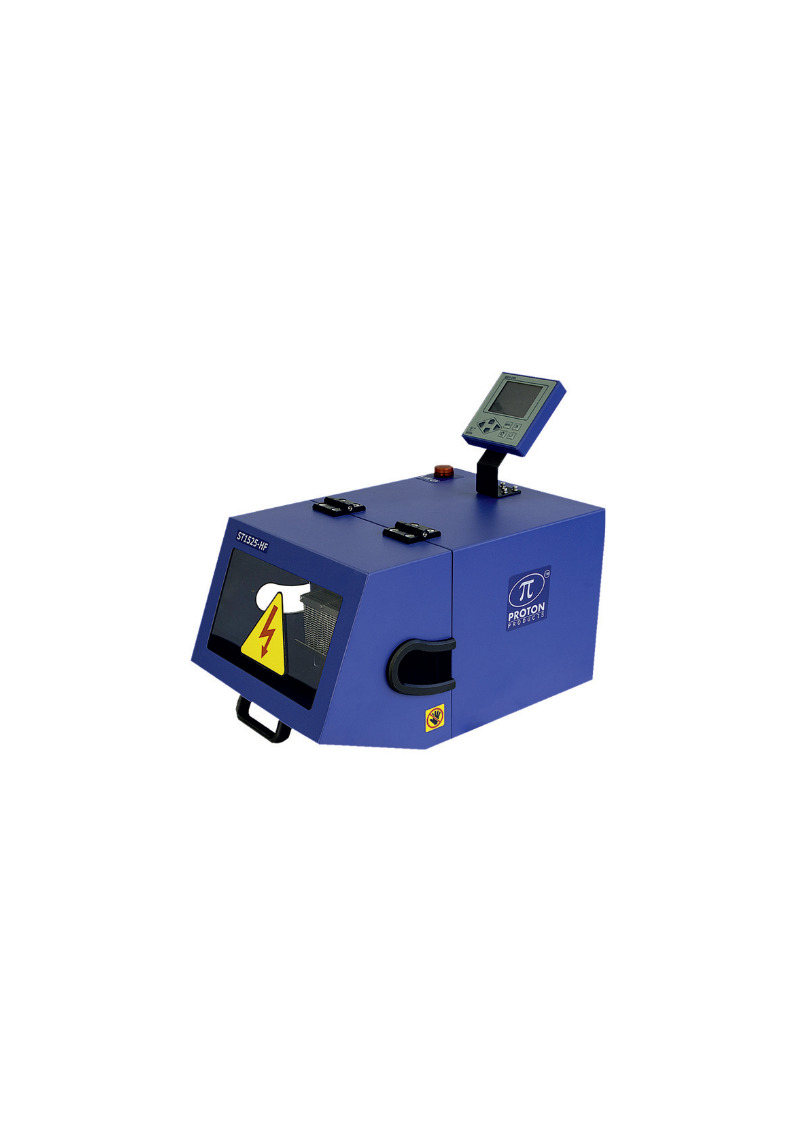

Le modèle ST1525-HF intègre toutes les fonctionnalités de façon compacte, avec des tests de tension jusqu’à 15 KV pour des câbles de 0,5 à 25 mm.

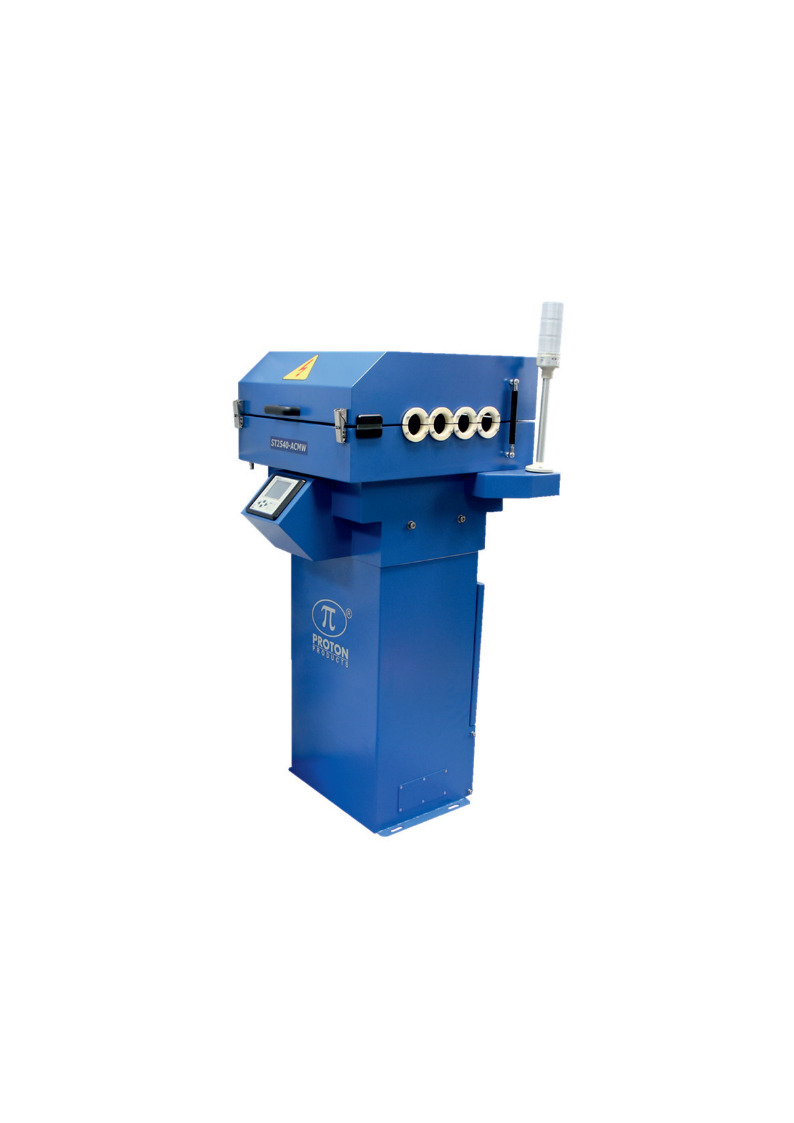

Les modèles standards ST2560-AC, ST25100-AC et ST25130-AC ont une base de fixation au sol et permettent des tests en tension de 25 KV, pour des câbles respectivement de 50 mm, 100 mm et 130 mm.

Le sparktester DC ST1025-DC est également compact, avec une tension de 10 KV pour des câbles jusqu’à 25 mm de diamètre.

Ces modèles intègrent l’ensemble des protocoles industriels du marché, permettant de détecter les défauts, qu’il s’agisse de manques de matière ou de trous d’épingle plus complexes.
