Micromètres lasers
Les micromètres lasers série L-LAS-TB-CL fonctionnent sur le principe de la mesure par ombroscopie.
Des faisceaux lasers plats de 6 à 100mm sont analysés par un capteur linéaire CCD de très haute précision, qui retranscrit les grandeurs en valeurs analogique ou numériques. Un logiciel associé permet la visualisation des mesures ainsi que le paramétrage des fonctionnalités comme pour la mesure de diamètre, ou le guidage de bandes.
Versions disponibles
Micromètre laser de grande plage de mesure 50,75 et 100mm, proposant 8µm de résolution L-LAS-TB-100-CL
L-LAS-TB-6-CL Micromètre laser économique de faisceau 6mm et de résolution 2µm

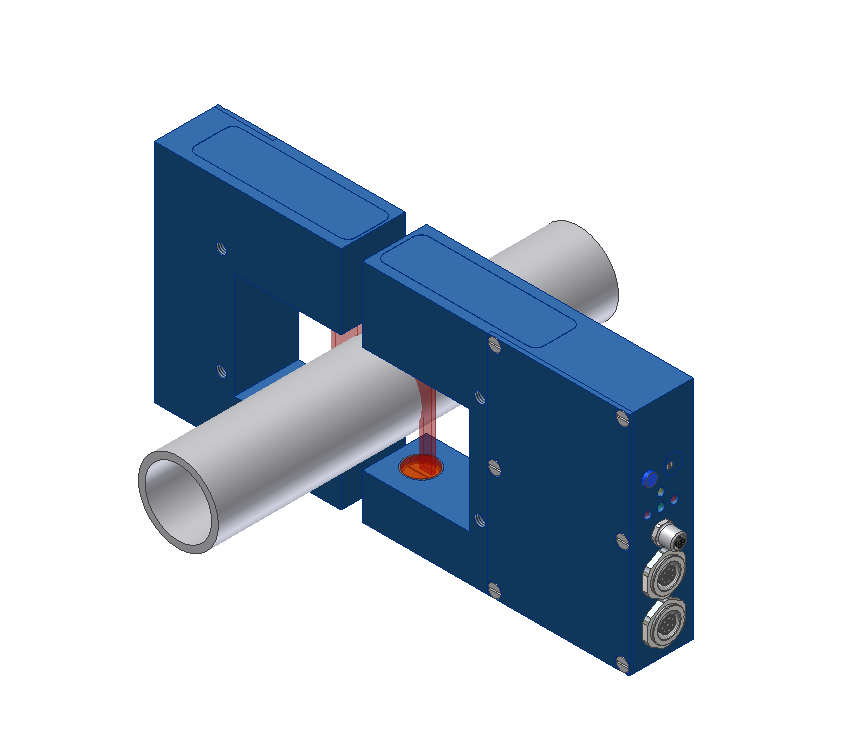

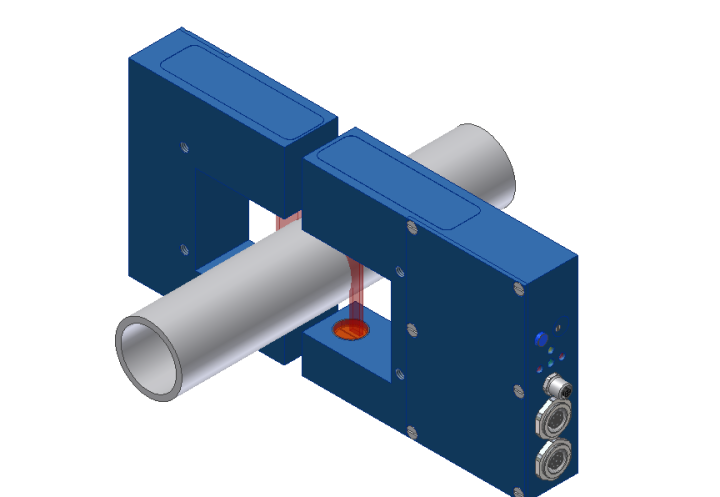

L-LAS-TB-F Format fourche pour ces micromètres lasers industriels de formats variables qui facilitent leur implantation
Les télémètres lasers présentent les caractéristiques suivantes :
- Plage de mesure de 6…100mm
- Résolution de 0,002mm suivant les plages de mesure
- Ecartement des capteurs jusque 2 mètres
- Ajustement des sorties analogiques avec fonction zoom
- Apprentissage de pièces nominales par Teach externe
- Etalonnage via le logiciel sur points théoriques ou pièces à présenter
- Ajustement des niveaux de binarisation pour faciliter la mesure de pièces translucides
- Port de communication avec exportation numérique des valeurs à 1KHz
- Sorties statiques OK/NOK
- Laser class1, 670nm, 0.4 mW
- Optiques en verre, cordon débrochable, et boitiers métalliques IP67
- Port de communication RS232 et Ethernet
| Reference | Plage de mesure | Résolution |
|---|---|---|
| L-LAS-TB-6-CL | 6,4mm | 2µm |
| L-LAS-TB-16-CL | 16mm | 8 |
| L-LAS-TB-28-CL | 28mm | 2 |
| L-LAS-TB-50-CL | 48mm | 8 |
| L-LAS-TB-75-CL | 73mm | 8 |
| L-LAS-TB-100-CL | 98mm | 8 |
| Reference | Plage de mesure | Résolution |
|---|---|---|
| L-LAS-TB-6-20/40-CL | 5.6mm | 2 |
| L-LAS-TB-6-40/40-CL | 6.4mm | 2 |
| L-LAS-TB-6-100/100-CL | 6.4mm | 2 |
| L-LAS-TB-16-40/40-CL | 16mm | 8 |
| L-LAS-TB-16-100/100-CL | 16mm | 8 |
À savoir
Les télémètres lasers L-LAS-TB permettent de réaliser les applications suivantes :

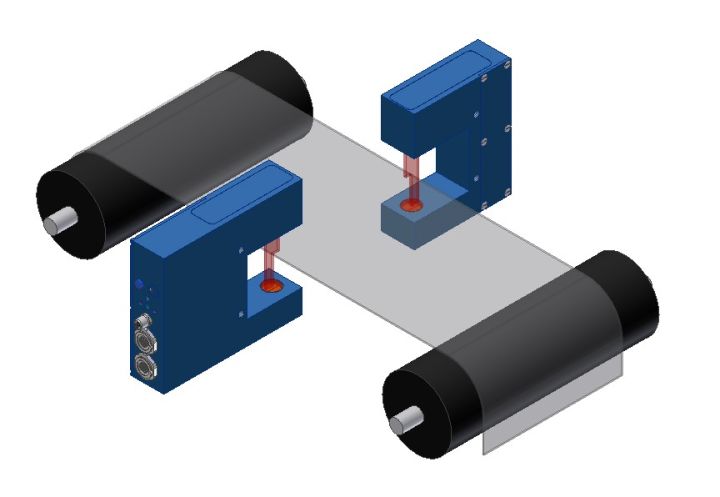

- Guidage de rive d’une bande d’acier pour cisaillement
- Orientation d’aiguille médicale
- Mesure de perpendicularité d’un axe avec deux capteurs
- Mesure de voilage ou faux rond d’un axe en rotation
- Analyse du diamètre de tubes médicaux en continu
- Mesure du diamètre de fil de cuivre
