Télémètres laser L-LAS-LT, L-LAS-LT-CL et L-LAS-HD
Les télémètres lasers serie L-LAS-LT et L-LAS-LT-CL fonctionnent sur le principe de la triangulation laser, et générent des mesures en valeurs analogiques et numériques très précises et linéaires. Equipé d’un récepteur numérique CCD, haute résolution, le logiciel associé permet aisément la visualisation des données ainsi que l’accès à divers paramètres.
Versions disponibles
Télémètre laser L-LAS-LT de très haute résolution pour les applications de mesures exigeantes
Télémètres lasers L-LAS-LT-CL compacts et économiques pour la mesure ou le positionnement
Télémètre laser L-LAS-LT-HD destiné au positionnement grâce sa reproductibilité de 0,2mm sur une plage de 80…160mm
Les télémètres lasers présentent les caractéristiques suivantes :
- Résolution à partir de de 1µm
- Version High Speed –HS haute fréquence, Version –RA Reduce Amplification pour cibles ultra brillantes ou en verre
- Ajustement dynamique de la puissance laser suivant les réflexions
- Ajustement des niveaux de binarisation CCD et du temps d’exposition
- Port de communication avec exportation numérique des valeurs à 1KHz
- RS232 (USB), avec logiciel fourni
- Fonction d’enregistrement des valeurs, avec horodatage, en fichier .dat
- Sortie analogique 0/10V ou 4/20mA
- Sorties statiques OK/NOK
- Laser class2, 670nm, 1 mW, DC
- Filtre d’interférence et d’immunité à la lumière extérieure
- Optiques en verre, cordon débrochable, et boitiers métalliques IP67
L-LAS-LT
| Réf. | Etendue de mesure | Résolution |
|---|---|---|
| L-LAS-LT-37 | 35…39mm | 1µm |
| L-LAS-LT-55 | 50…60mm | 3µm |
| L-LAS-LT-80 | 70…90mm | 5µm |
| L-LAS-LT-110 | 90…136mm | 12µm |
| L-LAS-LT-135 | 110…175mm | 16µm |
| L-LAS-LT-160 | 125…195mm | 20µm |
| L-LAS-LT-200 | 162…258mm | 25µm |
| L-LAS-LT-275 | 200…425mm | 55µm |
| L-LAS-LT-450 | 285…715mm | 200µm |
| L-LAS-LT-1000 | 450…1400mm | 0,4mm |
| L-LAS-LT-1500 | 700…2400mm | 0,7mm |
L-LAS-LT-CL
| Réf. | Etendue de mesure | Résolution |
|---|---|---|
| L-LAS-LT-20-CL | 18,5…22mm | 2µm |
| L-LAS-LT-38-CL | 30…50mm | 10µm |
| L-LAS-LT-50-CL | 35…75mm | 50µm |
| L-LAS-LT-85-CL | 70…110mm | 20µm |
| L-LAS-LT-120-CL | 80…180m | 60µm |
| L-LAS-LT-165-CL | 75…275mm | 100µm |
| L-LAS-LT-250-CL | 50…500mm | 250µm |
| L-LAS-LT-157-CL | 35…750mm | 0,4mm |
À savoir
Les télémètres lasers L-LAS-LT permettent de réaliser les applications suivantes :

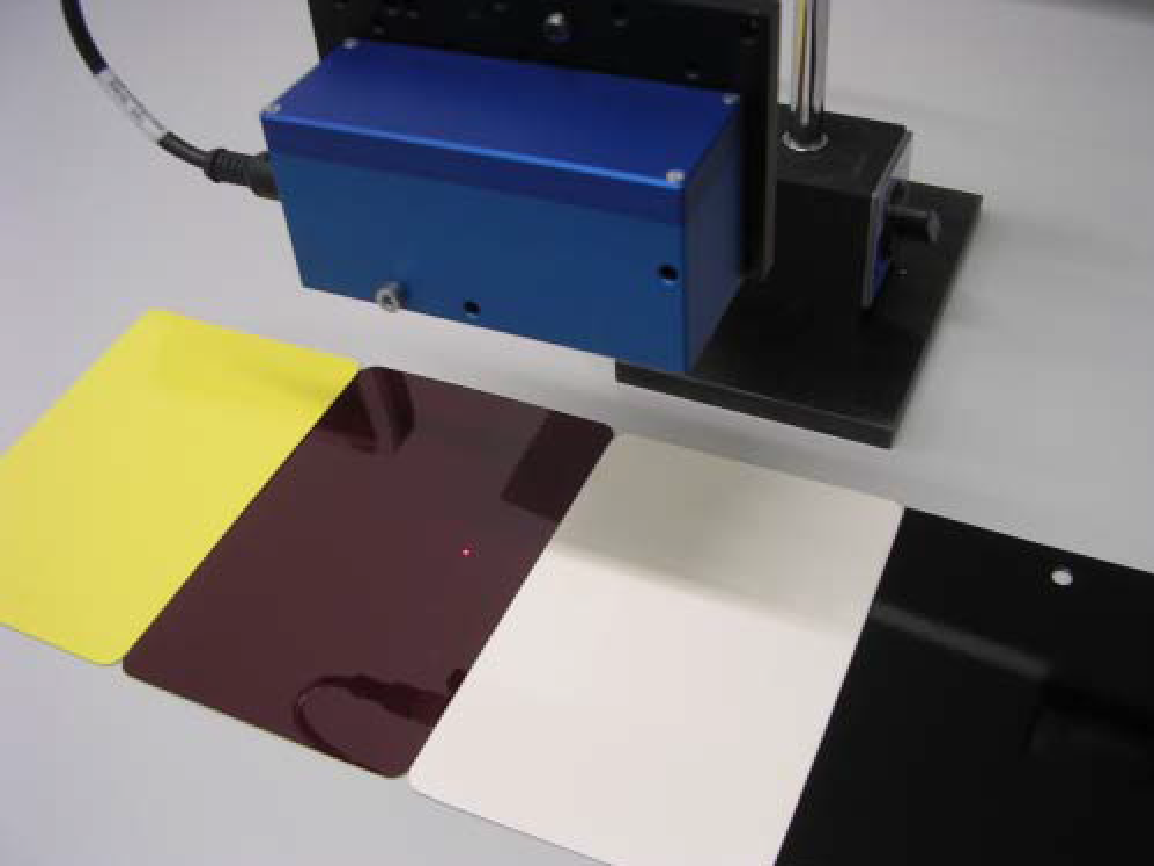

- Mesure profilométrique de cartes plastifiées
- Mesure du positionnement d’un cylindre de laminage
- Positionnement d’axe pour mouvement robotisé
- Mesure de la planeïté d’un disque en rotation
- Mesure d’épaisseur d’une bande métallique en dynamique
- Asservissement en position d’un outil de rectification sur rail
- Orientation de bouchons plastiques translucides

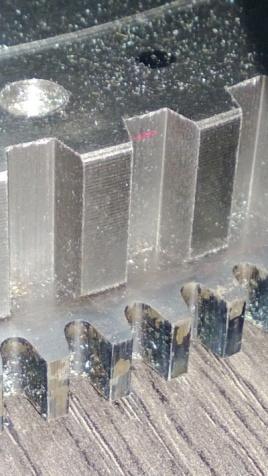

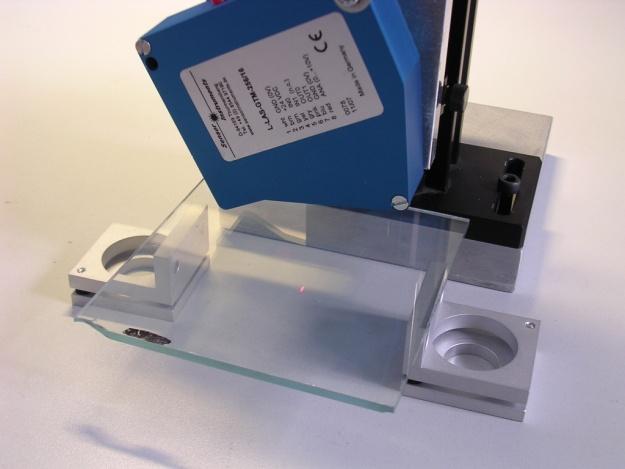

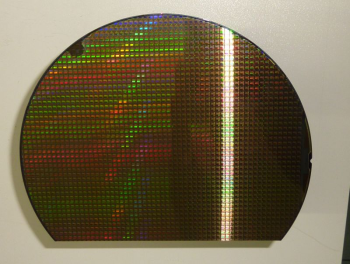

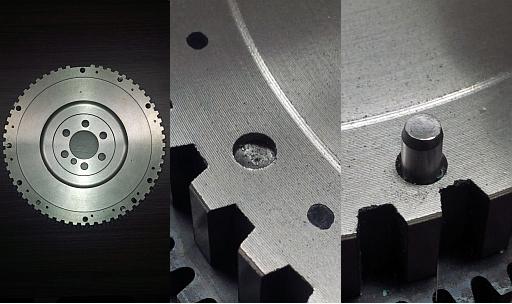

Galerie photos
